А. Костюков

Radio Ice Cherenkov Experiment (RICE)


  • Введение
  • Краткая история эксперимента RICE
  • Схематическое представление RICE
  • Получение данных
  • И сточники информации

Введение

     Мы уже наблюдали космические лучи с энергиями вплоть до 1020 эВ, однако до сих пор остается загадкой где такие частицы могли бы быть произведены? Модели, описывающие появление космических лучей могут быть разделены на два класса: top-down модели и bottom-up модели. В top-down моделях космические лучи рассматриваются как продукт распада частиц ранней Вселенной, в то время как в bottom-up сценарии космические лучи рождаются в космических ускорителях. Ожидается, что такие ускорители космических заряженных частиц (протонов) также должны производить нейтрино. Таким образом bottom-up модели, описывающие производство космических лучей, также предсказывают существование источников высокоэнергетических нейтрино во Вселенной.
     Космические ускорители ассоциируются с плотными разрушающимися областями, такими как взрыв звезды, Активные Галактические ядра (Active Galactic Nuclei (AGN)) и гамма-всплески (Gamma - Ray Bursts GRB)). В результате коллапса объекта, формируется диск аккреции, чтобы сохранить угловой момент. Как во многих других астрофизических явлениях коллапса, из полюсов наружу должны направляться потоки. В пределах этих потоков, расширяющиеся оболочки материала, как ожидают, будут иметь различные скорости. Более быстрые оболочки будут нагонять более медленные, в результате чего будут происходить столкновения. В пределах этих столкновений ускорение частиц может проходить через так называемый механизм Ферми. Так как продуктами космических лучей в основном служат протоны, предполагается две схемы образования высокоэнергетических нейтрино:



     Эксперимент черенковского излучения во льду (RICE)*, расположенный на Южном полюсе, разработан чтобы обнаружить когерентное широкополосное черенковское излучение, испускаемое в результате взаимодействия высокоэнергетических нейтрино (1015 – 1018 эВ) с нуклонами во льду. Наблюдения показывают, что GBR  – это возможное место производства высокоэнергетичных нейтрино. Используя эффективный объем эксперимента RICE , соответствующего для каждого GRB, можно вычислить пределы потока нейтрино для GRB. Хотя пределы потоков нейтрино на несколько порядков ниже, чем ожидалось в эксперименте RICE , только потоки нейтрино от источников GRB оказываются в пределах ПэВ и даже ЭэВ.
     Само обнаружение нейтрино - довольно трудная задача. Низкие потоки и вероятности взаимодействия означают, что в качестве среды детектора необходимы большие естественные ресурсы. Это особенно важно для сверхвысокой энергии нейтрино порядка ~1014  эВ. Хотя оптические телескопы нейтрино продолжают путь к обнаружению высокоэнергетичных нейтрино, нейтринные телескопы основанные на излучении эксплуатируют протяженные длины ослабления (порядка километра) связанные с более длинными длинами волны в плотных материалах. Связь простирается до черенковского сигнала в 1 ГГц, испускаемого как результат электромагнитного ливня. RICE стремится использовать радиоприемники, чтобы обнаружить сигналы, произведенные из взаимодействия высокоэнергичных нейтрино с нуклонами во льду через заряженные или нейтральные токи.
     Общее понятие эксперимента RICE показано на рис. 1, где нейтрино взаимодействует с нуклоном и рождает электрон. Электрон выбивает окружающие атом электроны, которые выдвигаются вперед движущимся ливнем. Широкая полоса черенковского излучения произведенная в результате ливня, распространяющегося быстрее чем скорость света во льду, вызывая аналогичный эффект сверхзвуковому распространению. Испускаемое излучение имеет форму черенковского, которое произведено в конусе. Если оно достаточно энергично и его перехватывает антенна, то антенна зарегистрирует событие. Распространение черенковского излучения в радио-спектре было предсказано в 1942-ом году советским физиком Гургеном Аскаряном, а сам эффект был назван эффектом Аскаряна в его честь.

Взаимодействие нейтрино с нуклоном Электромагнитный каскад
Эмиссия широкополосного излучения Регистрация черенковского излучения

Рис. 1. Рождение ливней в результате нейтрино-ядерного взаимодействия во льду

Краткая история эксперимента RICE

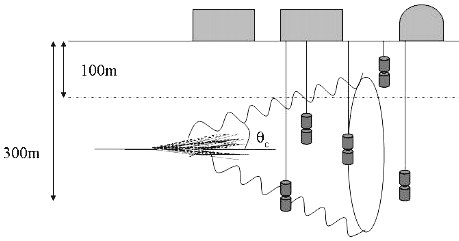

Рис. 2. Электромагнитный ливень во льду производит черенковский сигнал в детекторах RICE .

     Детектор RICE показан относительно его окружения на рис. 2. Первые приемники RICE были развернуты в октябре 1995. Детектор первоначально состоял из 2 радио-приемников ( Rx ), cо-развернутых с другим экспериментом нейтрино AMANDA - B . Подлёдный передатчик ( Tx ) был введен в детектор, чтобы калибровать систему и гарантировать, что сигналы могут быть обнаружены с необходимой точностью. Затем, в 1996-1997 годах, первые три специализированных приемника RICE и один передатчик были добавлены в детектор. Более поздние сигналы, произведенные в трубках фотоумножителя эксперимента AMANDA в частотах ниже 100 МГц указали на требование многоканального фильтра в будущих радио-приемниках. Тогда еще три приемника были добавлены в 1997-1998 годах и два передатчика были добавлены в 1998-1999 годах. Шесть приемников и еще один передатчик были введены в эксплуатацию в 1999-2000 годах.

Схематическое представление RICE

    Эксперимент RICE в настоящее время состоит из 20 радиоприемников (Rx) и передатчиков (Tx), распределенных в приблизительном объеме 200 кубометров, на глубине 100-300 метров. Приемники размещены в нейлоновых цилиндрических сосудах под давлением и способны противостоять давлению, превышающему 20 атмосфер. Сигнал от каждого приемника усиливается во льду усилителем на 36 децибел и проходит через коаксиальный кабель к поверхностной обсерватории. Затем сигнал фильтруют (подавляют шумовые вклады ниже 200 МГц), повторно усиливают (на 52 или 60 децибел), и направляют на дальнейшую обработку.  Также развернуты три больших поверхностных антенны, которые используются, чтобы отфильтровать произведенный поверхностью шум. Чувствительный датчик предназначен для обнаружения нейтрино энергий ~ПэВ и выше.
     Рис. 3 и рис. 4 показывают графически конфигурацию детектора RICE относительно базы Amunsden на южном полюсе. Здесь изображены нейтринные детекторы RICE , AMANDA и IceCube . MAPO (Martin A. Pomerantz Observatory) – здание, которое предоставляет получение и накопление данных системы AMANDA , RICE и других экспериментов. MAPO сосредоточен в координатах x = 40 m , y = 30 m , z = 0 m на поверхности и связан с датчиками приблизительно через 200-350 м коаксиального кабеля. Дисперсия, производимая в кабелях, была исследована и признана незначительной. Детектор AMANDA расположен в той же самой области как RICE . На глубине в 600 метров расположен датчик AMANDA - A , а на глубине 2400 метров датчик AMANDA - B . Эксперимент IceCube , который в настоящее время в стадии строительства, окружит эксперимент AMANDA и будет сосредоточен приблизительно в 200 метрах к северо-западу. Когда строительство будет закончено, IceCube будет радиально простираться на 500 метров в шестиугольной конфигурации. Преемник RICE – запланированная система AURA (Askaryan Under ice Radio Array ), состоящая из множества нейтринных детекторов на основе черенковского излучения, которое не показано на иллюстрациях, но покроет область в 100 км2 в Южном полюсе вокруг проекта IceCube . Другой эксперимент SPASE -2 (South Pole Air Shower Experiment) также, как показано, расположен недалеко на поверхности с координатами x = -150 m, y = -350 m. Декартова система координат эксперимента RICE согласуется с той, что у AMANDA , ось y сонаправлена с гринвичским меридианом.

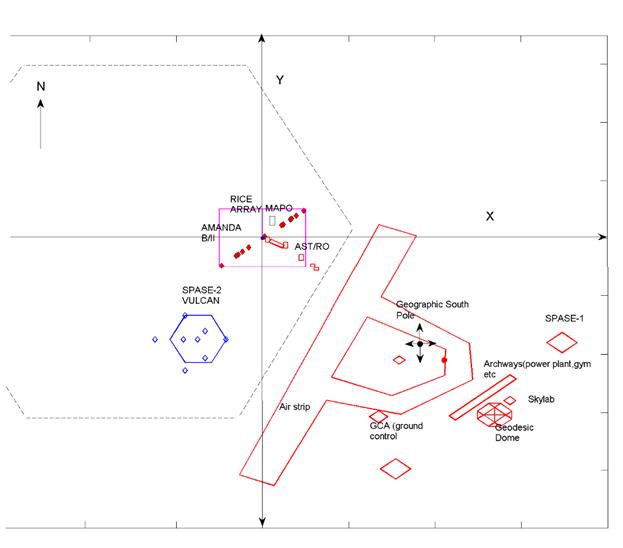

Рис. 3. Вид базы Amunsden на южном полюсе. RICE расположен в 800 метрах от географического южного полюса. Также изображены эксперименты IceCube , AMANDA и SPASE -2.

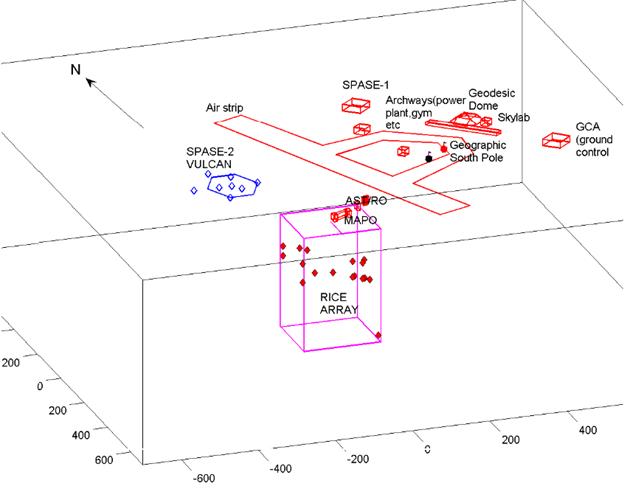

Рис. 4. Схематическое изображение текущей конфигурации датчиков детектора RICE относительно базы на южном полюсе.

Получение данных

     Определенные критерии, называемые условиями триггера, определяют, будет ли сигнал зарегистрирован и имеет ли смысл дальнейшего анализа. Главный триггер называют общим, и сам триггер требует, чтобы четыре приемника антенны имели порог в пределах 1.25 мкс. Время 1.25 мкс соответствует распространению электромагнитного сигнала через объем детектора. Триггер случайного шума, названный непредубежденным, это триггер, который периодически вызывается системой сбора данных, с периодом в 600 секунд. Внешние триггеры 1 и 2 срабатывают если ≥ 1 антенны эксперимента RICE подо льдом регистрируют сигнал выше порога в совпадении с высокоамплитудным событием эксперимента SPASE или событием эксперимента AMANDA . Два первичных фильтра также используются, чтобы устранить фоновый шум. Первый фильтр отклоняет сигналы, если одна из поверхностных антенн регистрирует сигнал в совпадении с первым из трех критериев, которые описаны выше. Второй фильтр устраняет данные, если антенной подо льдом регистрируются сигналы, которые имеют времена совместимые с тем, что производит источник на поверхности. Кроме того есть еще триггер на уровне аппаратных средств, который проверяет и корректирует работу фильтрации данных на всех вышеописанных уровнях.
    Если любой из вышеупомянутых триггеров удовлетворен, и никакой фильтр не сработал, тогда время события, регистрируемого 8.192 мкс буфером данных цифрового осциллографа, записывается на диск. На рис. 5 можно увидеть примерную картину, когда приборы регистрируют событие.

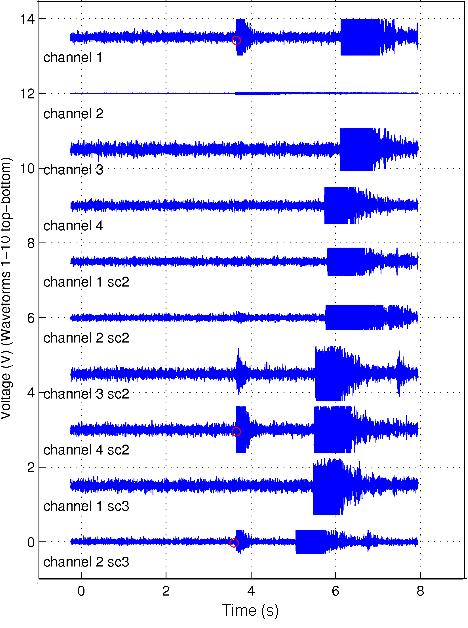

Рис. 5. Регистрация события #236 детектором RICE .


* "Существование акустических и радиочастотных сигналов от электромагнитных каскадов было предсказано более 40 лет назад Г. Аскарьяном (Аскарьян, 1957, 1961).
   Ионизационные потери частиц вызывают мгновенный нагрев вещества в объеме каскада (диаметр ~10 см, длина ~10 м) и, как следствие, появление биполярного звукового сигнала. Звуковая волна распространяется в диске, перпендикулярном каскаду, максимум частот приходится на 20 кГц ( νмах ~ d/ cзв , d – диаметр каскада, cзв – скорость звука).
   При развитии адронного или электромагнитного каскадов в среде электроны и фотоны каскада выбивают электроны из атомов среды, позитроны каскада аннигилируют на лету с электронами среды. Оба эти эффекта приводят к существенному избытку отрицательного заряда, равному примерно 20-30% от числа заряженных частиц на данном уровне развития каскада. Cуществование отрицательного избытка заряда приводит к черенковскому излучению от каскада в области радиоволн. При l > d излучение зарядов является когерентным, и интенсивность излучения пропорциональна квадрату энергии каскада. Теоретические предсказания Аскарьяна были впоследствии подтверждены в экспериментах на ускорителях (Sulak et al., 1979; Saltzberg et al., 2000). Преимущество акустического и радиочастотного детектирования связаны со слабым  затуханием звука (например в воде) и радиосигнала (в диэлектрических средах, таких как холодный лед или сухая соль). Это позволяет проектировать установки с большим (сотни метров) расстоянием между отдельными детекторами. Недостатки этих методов регистрации – высокий энергетический порог (~ 1016 эВ) и сложная методика выделения сигнала из шумов." [5]

  Источники информации

  1.  I. Kravchenko, A. Hase, D. Besson, J. Ledford. Event Reconstruction And Data Acquisition for the RICE Experiment   At the South Pole.    http://arxiv.org/PS_cache/arxiv/pdf/0705/0705.4491v1.pdf
  2. C.Allen,  A.Bean, D.Besson, G.Frichter, S.Kotov, I.Kravchenko, D.McKay, T.C.Miller, L.Piccirillo, J.Ralston, D.Seckel, S.Seunarine, G.M.Spiczak. Status of   Radio Ice Cerenkov Experiment (RICE).  http://arxiv.org/pdf/astro-ph/9709223v1
  3. http://en.wikipedia.org/wiki/Radio_Ice_Cerenkov_Experiment
  4. Jenny Adams. Neutrino Telescopes in Anatrctica. http://www.atnf.csiro.au/pasa/17_1/adams/paper.pdf
  5. А.В. Киселев. Космические нейтрино высоких энергий и дополнительные размерности пространства. Научная сессия-конференция секции ядерной физики ОФН РАН "Физика фундаментальных взаимодействий ", ИФВЭ, Протвино, 23 декабря, 2008 http://www.ihep.su/ihep/doc_seminar/NSC-08/081223/Kiselev.ppt
